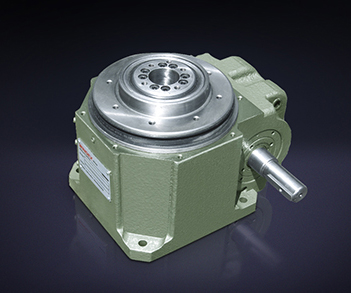

DT型

全国订购热线：
雷先生 15817842088 曹先生 15899819318
陈先生 13790083198 吕先生 13420665088
姚女士 15019622678 黄女士 13600326220

1、具有固定中空轴特性、最适合自动化组立运用。

2、可承载较大走私的盘面、适用较大负荷之回转式圆盘驱动场合。

3、只适合水平安装、无法垂直及倒立安装。

项目	符号	单位	数值
输出轴容许径向负荷	C1	kgf	520
输出轴容许轴向负荷	C2	kgf	220
输出轴容许力矩	Ts	kgf-m	参考力矩表
输入轴容许径向负荷	C3	kgf	220
输入轴最大弯曲力矩	C4	kgf	160
输入轴最大扭矩	C5	kgf-m	9.5
输入轴的GD² (注1)	C6	kgf-m²	0.03
定位分割精度		sec.	±30
重量		kg	20

项目	符号	单位	数值
输出轴容许径向负荷	C1	kgf	860
输出轴容许轴向负荷	C2	kgf	420
输出轴容许力矩	Ts	kgf-m	参考力矩表
输入轴容许径向负荷	C3	kgf	300
输入轴最大弯曲力矩	C4	kgf	250
输入轴最大扭矩	C5	kgf-m	25
输入轴的GD² (注1)	C6	kgf-m²	0.01
定位分割精度		sec.	±30
重量		kg	50.0

入力轴的GD²是在停留范围内的数值。
C1~C5数值是达到安全係数=2时的数值。

*本公司保有图面修改之权利，详细规格请与本公司联络。

项目	符号	单位	数值
输出轴容许径向负荷	C1	kgf	1050
输出轴容许轴向负荷	C2	kgf	720
输出轴容许力矩	Ts	kgf-m	参考力矩表
输入轴容许径向负荷	C3	kgf	500
输入轴最大弯曲力矩	C4	kgf	350
输入轴最大扭矩	C5	kgf-m	53
输入轴的GD² (注1)	C6	kgf-m²	0.07
定位分割精度		sec.	±30
重量		kg	85

入力轴的GD²是在停留范围内的数值。
C1~C5数值是达到安全係数=2时的数值。

*本公司保有图面修改之权利，详细规格请与本公司联络。

项目	符号	单位	数值
输出轴容许径向负荷	C1	kgf	1500
输出轴容许轴向负荷	C2	kgf	1100
输出轴容许力矩	Ts	kgf-m	参考力矩表
输入轴容许径向负荷	C3	kgf	1200
输入轴最大弯曲力矩	C4	kgf	960
输入轴最大扭矩	C5	kgf-m	220
输入轴的GD² (注1)	C6	kgf-m²	0.23
定位分割精度		sec.	±30
重量		kg	190.0

入力轴的GD²是在停留范围内的数值。
C1~C5数值是达到安全係数=2时的数值。

*本公司保有图面修改之权利，详细规格请与本公司联络。

项目	符号	单位	数值
输出轴容许径向负荷	C1	kgf	1950
输出轴容许轴向负荷	C2	kgf	1520
输出轴容许力矩	Ts	kgf-m	参考力矩表
输入轴容许径向负荷	C3	kgf	1570
输入轴最大弯曲力矩	C4	kgf	1130
输入轴最大扭矩	C5	kgf-m	460
入力轴的GD² (注1)	C6	kgf-m²	0.62
定位分割精度		sec.	±30
重量		kg	450.0

入力轴的GD²是在停留范围内的数值。
C1~C5数值是达到安全係数=2时的数值。

*本公司保有图面修改之权利，详细规格请与本公司联络。

项目	符号	单位	数值
输出轴容许径向负荷	C1	kgf	2500
输出轴容许轴向负荷	C2	kgf	1800
输出轴容许力矩	Ts	kgf-m	参考力矩表
输入轴容许径向负荷	C3	kgf	1900
输入轴最大弯曲力矩	C4	kgf	2250
输入轴最大扭矩	C5	kgf-m	670
输入轴的GD² (注1)	C6	kgf-m²	0.86
定位分割精度		sec.	±30
重量		kg	500.0

入力轴的GD²是在停留范围内的数值。
C1~C5数值是达到安全係数=2时的数值。

*本公司保有图面修改之权利，详细规格请与本公司联络。

项目	符号	单位	数值
输出轴容许径向负荷	C1	kgf	4500
输出轴容许轴向负荷	C2	kgf	3300
输出轴容许力矩	Ts	kgf-m	参考力矩表
输入轴容许径向负荷	C3	kgf	2800
输入轴最大弯曲力矩	C4	kgf	3800
输入轴最大扭矩	C5	kgf-m	1000
输入轴的GD² (注1)	C6	kgf-m²	2.7
定位分割精度		sec.	±20
重量		kg	1200.0

入力轴的GD²是在停留范围内的数值。
C1~C5数值是达到安全係数=2时的数值。

*本公司保有图面修改之权利，详细规格请与本公司联络。
